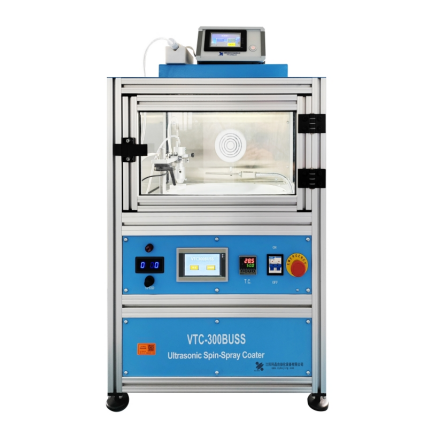

Ультразвуковая установка центробежного напыления с нагревателем и вытяжным шкафом

Введение в продукт

Ультразвуковой распылитель VTC-300BUSS с центрифугированием и распылением сочетает в себе преимущества технологий центрифугирования и распыления. Эта система преобразует стандартный переменный ток частотой 50–60 Гц в мощный высокочастотный (15–100 кГц) источник питания для ультразвуковой распылительной головки, которая затем преобразует электрическую энергию в механические колебания. Эти колебания распыляют раствор на мелкие капли, обеспечивая плотное и равномерное нанесение жидкофазных покрытий на большие подложки.

Система подходит для широкого спектра применений, включая низкотемпературное осаждение (например, для осаждения ферритов в ВЧ/СВЧ-диапазоне), нанесение полимерных, порошковых и композитных покрытий, а также покрытий на структурированные или неровные подложки. Система позволяет точно контролировать стехиометрию раствора, скорость распыления и размер капель, а также поддерживает как независимые режимы вращения, так и независимые режимы распыления.

VTC-300BUSS имеет полностью закрытую камеру, которая эффективно предотвращает воздействие внешних факторов на процесс нанесения покрытия. Задняя вытяжная система безопасно удаляет вредные газы через внешний вентиляционный трубопровод. Система подачи жидкости, управляемая шаговым двигателем и микропроцессорным объёмным насосом, обеспечивает точную подачу раствора (с возможностью подогрева раствора).

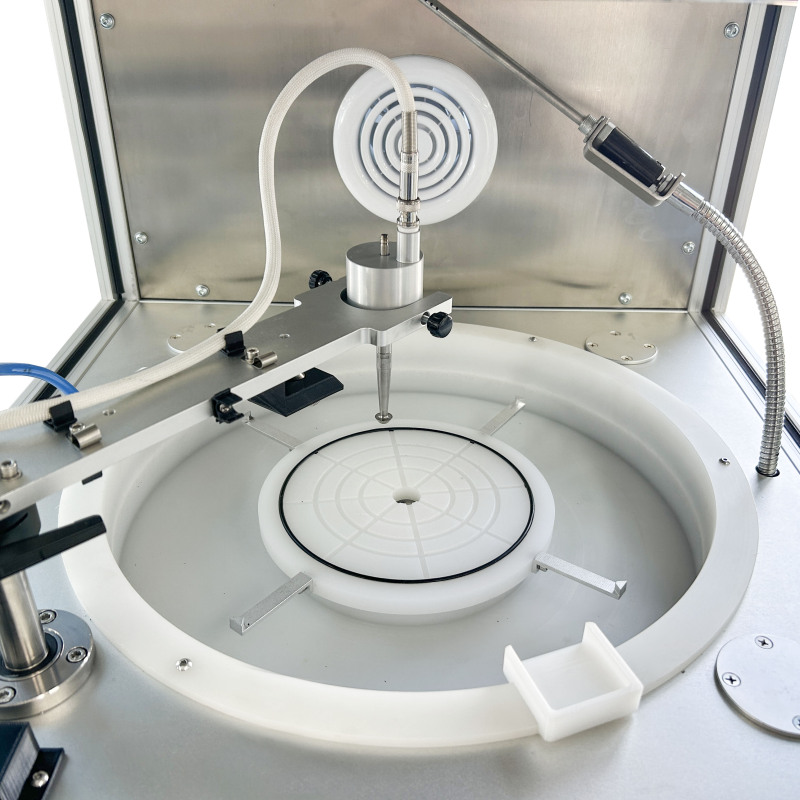

Ультразвуковой распылитель, установленный на поворотном кронштейне, гарантирует равномерность покрытия, равномерно распределяя мельчайшие частицы аэрозоля на подложке, что позволяет получить желаемую структуру материала. Он позволяет получать тонкие микро- и нанопленки превосходной плотности.

Система поддерживает подложки диаметром до 12" (305 мм) и включает в себя модуль нагрева инфракрасным излучением для быстрой сушки пленки посредством контроля температуры подложки.

Этот метод подготовки материала особенно подходит для осаждения оксидов и давно используется для изготовления прозрачных электродов. В последние годы он широко применяется в производстве перовскитных солнечных элементов.

Основные характеристики

1. Это комплексное оборудование для подготовки пленки с коробчатой ​​структурой, объединяющее функции ультразвукового распыления, впрыска жидкости и центрифугирования.

2. Используется метод инфракрасного нагрева, обеспечивающий высокую скорость нагрева.

3. Данное оборудование необходимо использовать с вакуумным насосом и воздушным компрессором. Вакуумный насос адсорбирует и фиксирует образцы, а воздушный компрессор улучшает направленность распыления и уменьшает его разбрызгивание. (Воздушный компрессор не входит в стандартную комплектацию.)

4. Система впрыска жидкости может быть одноканальной или многоканальной.

5. Оборудование оснащено вытяжной системой, которая позволяет удалять пар и специфический запах жидкости в боксе.

6. Может быть добавлено газовое фильтрующее устройство для фильтрации отработанных токсичных и вредных газов и уменьшения загрязнения окружающей среды.

7. Оборудование оснащено инфракрасным юстировочным механизмом, который позволяет определять начальную позицию распыления посредством инфракрасных лучей.

8. В боксе используется светодиодная система освещения, которая имеет более длительный срок службы и более яркий свет.

9. В коробке имеется подвижный термометр, который может точно измерять температуру в каждой точке коробки.

10. Количество станций ультразвукового распыления может быть увеличено до 4 станций.

ТТехнические параметры

Дополнительные аксессуары:

Гарантия

    Ограниченная гарантия на один год с пожизненной поддержкой (не включая ржавые детали из-за ненадлежащих условий хранения)
