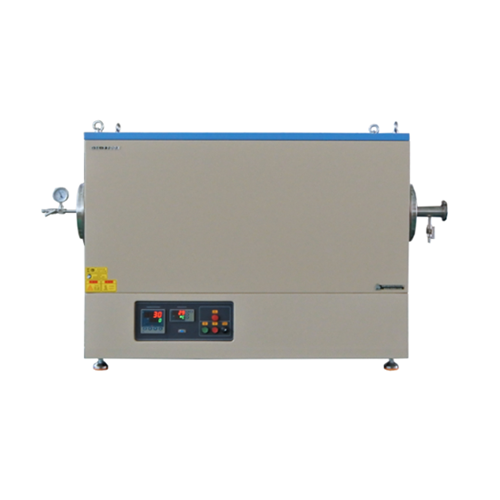

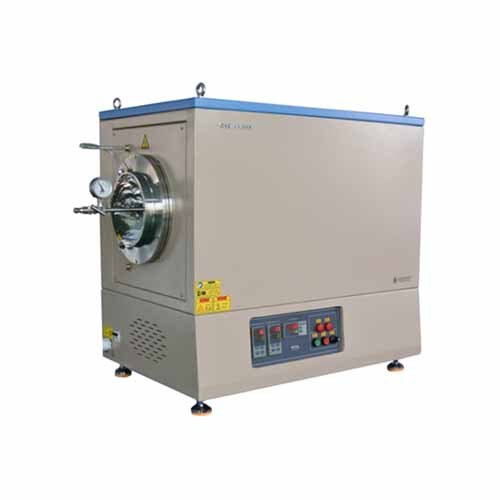

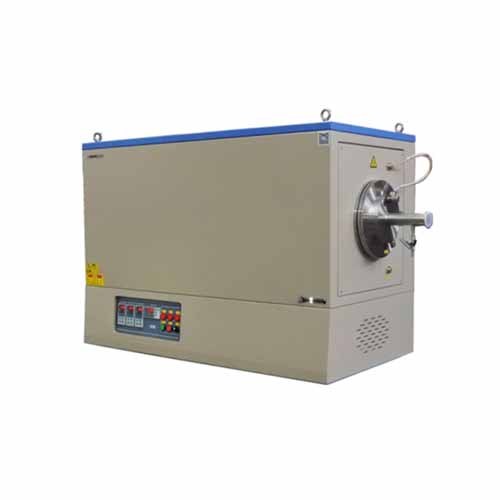

Трубчатая печь большого диаметра (6″/8,5″/11″), температура 1100℃.
1. Технологическая камера большого диаметра:
Электротрубная печь выпускается с кварцевыми трубками диаметром 6", 8,5" и 11" для обработки крупных образцов, пилотных исследований и полупроводниковых пластин.
2. Независимое многозонное регулирование температуры:
Электротрубная печь с возможностью выбора однозонного, двухзонного и трехзонного нагрева обеспечивает превосходную равномерность температуры для сложных термических процессов.
- Shenyang Kejing
- Шэньян, Китай
- 10 рабочих дней
- 50 комплектов
- Информация
Обзор высокотемпературной лабораторной печи

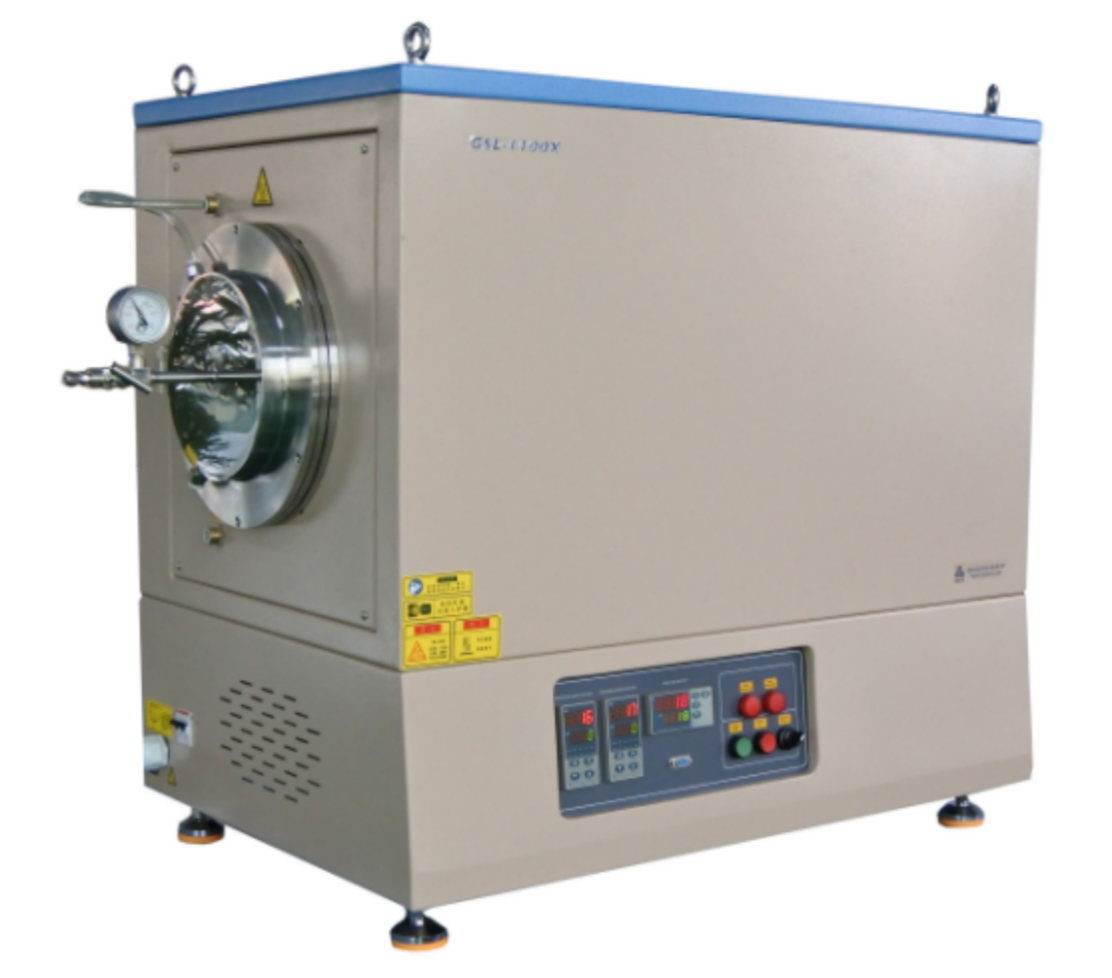

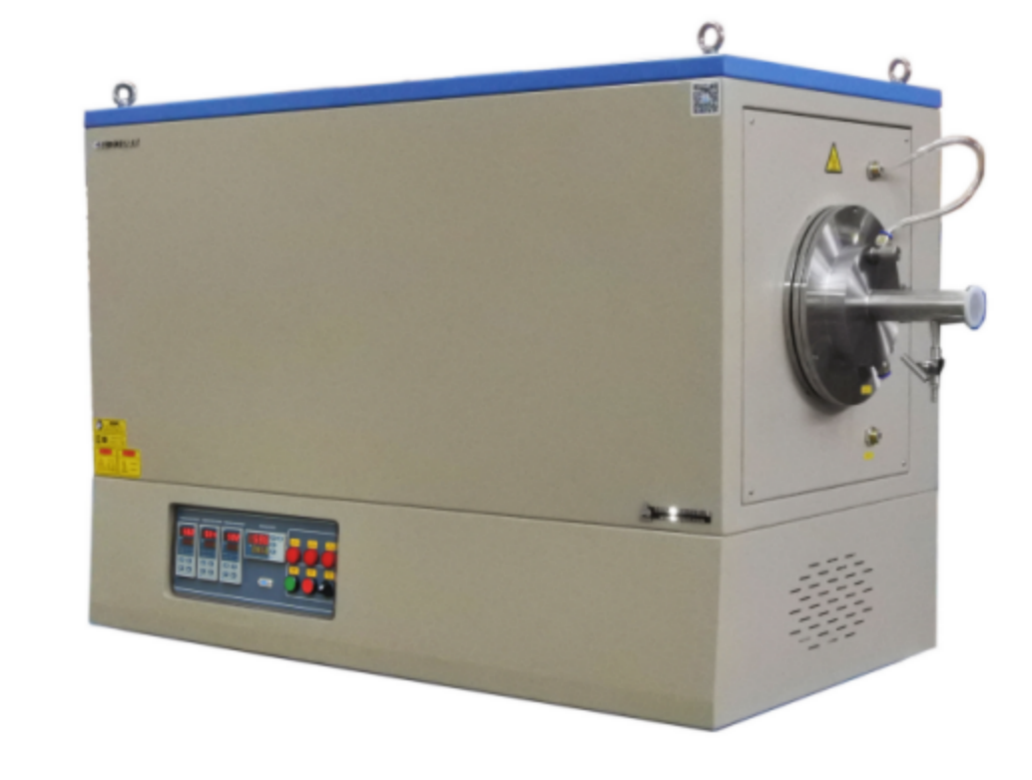

Эта трубчатая печь большого диаметра предназначена для лабораторий и исследовательских групп, работающих в пилотном масштабе, которым требуется больший внутренний объем, чем может обеспечить стандартная трубчатая печь диаметром 50 или 80 мм. Она позволяет осуществлять спекание материалов, отжиг, диффузию и термическую обработку в контролируемой атмосфере в кварцевой трубке.высокотемпературная лабораторная печьВ зависимости от требуемой равномерности температуры и профиля процесса, система может быть сконфигурирована как однозонная, двухзонная или трехзонная.
Лабораторная высокотемпературная печь большого диаметра особенно подходит для крупных образцов, кварцевых лодочек, исследований, связанных с пластинами, керамических деталей, порошковых партий, металлических компонентов и экспериментов по масштабированию, где размер образца и длина нагрева являются важными факторами выбора.
Преимущества сердечника высокотемпературной лабораторной печи
Варианты труб большого диаметра: Φ6 дюймов × 1020 мм, Φ8,5 дюймов × 1020 мм или Φ11 дюймов × 1020 мм.
Шарнирные уплотнительные фланцы из нержавеющей стали на обоих концах трубок для удобства эксплуатации.
Фланец с водяным охлаждением с правой стороны, оснащенный вакуумным патрубком КФ40 для подключения к сильфону, насосу и перегородке КФ40.
Камера из высокочистого оксида алюминия с высокотемпературным покрытием из оксида алюминия для повышения эффективности нагрева и увеличения срока службы.
В многозонных моделях предусмотрена независимая регулировка температуры для каждой зоны.
Рекомендуемые области применения высокотемпературной лабораторной печи
Эксперименты по отжигу пластин и диффузии
Спекание крупных керамических образцов
Исследования по масштабированию производства аккумуляторных материалов
Термическая обработка порошковой металлургии
Отжиг в защитной атмосфере
Вакуумная термообработка образцов больших размеров

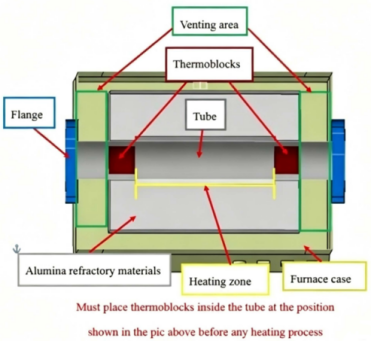

Конструкция корпуса печи и труб большого диаметра
Печь имеет двухслойную конструкцию корпуса с системой воздушного охлаждения. В комплект входят две заглушки из оксида алюминия, которые необходимо вставлять в оба конца трубок во время работы для поддержания постоянной температуры и обеспечения герметичности. Камера из высокочистого оксида алюминия помогает снизить потери энергии, а покрытие футеровки печи повышает эффективность нагрева и продлевает срок службы камеры.
Согласно первоначальной спецификации, печь может использоваться как печь для отжига или диффузионная печь, и при правильном выборе конфигурации трубки и кварцевой лодочки она может вмещать пластину диаметром до 8 дюймов.
Уплотнительный фланец и вакуумное соединение

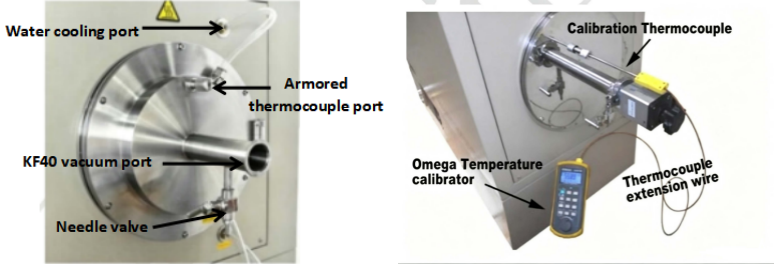

Правый фланец с водяным охлаждением включает вакуумный порт КФ40, что обеспечивает удобство подключения сильфонов КФ40, насосов и перегородок КФ40. Если насос использует интерфейс KF25, требуется адаптер КФ40-KF25. Для проверки внутренней температуры трубки можно дополнительно установить комплект для измерения температуры, включающий бронированный термоэлемент, компенсационный провод и измеритель температуры.
Система контроля температуры

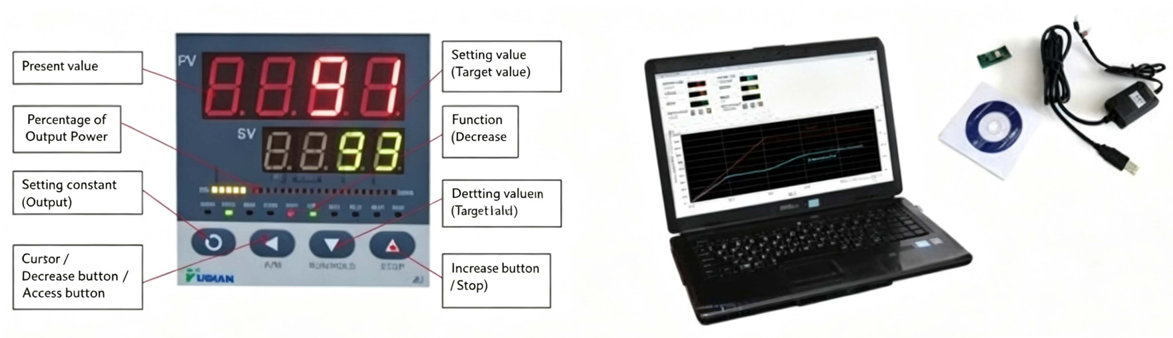

Печь оснащена регулятором температуры YD858 с ПИД-регулированием и 30-сегментным программируемым технологическим процессом. Точность регулирования составляет ±1°C. Каждая зона нагрева имеет независимую систему регулирования температуры, что позволяет выбирать однозонные, двухзонные и трехзонные модели в зависимости от требуемого технологического профиля.
Технические характеристики
| Название продукта | Трубчатая печь ГСЛ-1100X-I/II/III-6”/8.5”/11”-S |
|---|---|
| Модель | ГСЛ-1100X-I/II/III-6”/8.5”/11”-S |
| Источник питания | Переменный ток 220 В, 50 Гц |
| Власть | 8 кВт |
| Температура | Рабочая температура 1000 °C; 1100 °C в течение менее 1 часа. |
| Рекомендуемая скорость нагрева | ≤10°C/мин |
| Термопара | Двойной K-тип; один используется в качестве сканера температуры. |
| Нагревательный элемент | легированный молибденом железо-хром-алюминиевый сплав |
| длина зоны нагрева | Однозонная система: 900 мм; двухзонная система: 450 + 450 мм; трехзонная система: 200 + 200 + 200 мм |
| Размер трубки | Φ6 дюймов × 1020 мм / Φ8,5 дюймов × 1020 мм / Φ11 дюймов × 1020 мм |
| Уплотнительный фланец | Правый фланец с водяным охлаждением и вакуумным патрубком КФ40 |
| Регулятор температуры | Контроллер YD858, ПИД-регулятор, 30-сегментный программируемый регулятор. |
| Точность контроля | ±1°C |
| подключение к ПК | Стандартный порт связи ДБ9 для ПК |
| Уведомление о сертификации | Сертифицированный контроллер/система МЕТ, указанная в спецификации. |
| Вакуумная система | Дополнительный механический насос с двумя роторными лопастями может достигать производительности 10.-2Торр; опционально доступна отечественная или импортная система высокого вакуума, способная достигать 10⁻⁶ Торр.-5Торр или лучше. Многофункциональный вакуумный насос |
| Дополнительный водоохладитель (опционально) | CW-5000; мощность компрессора 0,3 кВт; расход 16 л/мин; объем бака 6 л; регулирование температуры 5–30°C |
| Размеры | 1880 мм (Д) × 700 мм (Ш) × 930 мм (В) |
| Масса | Примерно 200 кг |
| Гарантия | Гарантия один год и пожизненное техническое обслуживание; расходные материалы, такие как нагревательные элементы, кварцевые трубки и тигли для образцов, в комплект не входят. |
| Согласие | Сертификаты СЕ, УЛЬ или CSA предоставляются за дополнительную плату. |

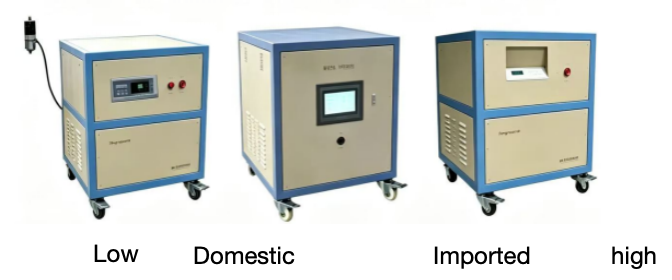

Дополнительные вакуумные и охлаждающие системы
Для стандартного использования вакуумного насоса механический насос с двумя роторными лопастями может обеспечить вакуум примерно 10 мкг/м³.-2Для достижения более высокого вакуума можно выбрать отечественные или импортные высоковакуумные системы, рассчитанные на давление до 10 торр.-5Торр или лучше. При необходимости работы с фланцами с водяным охлаждением доступна система водяного охлаждения CW-5000.
Руководство по выбору: трубчатая печь диаметром 6, 8,5 или 11 дюймов.
| Размер трубки | Рекомендуемое использование |
|---|---|
| 6-дюймовая трубная печь | Крупногабаритные лабораторные образцы, обработка в кварцевых лодках, спекание в контролируемой атмосфере и исследовательские партии среднего объема. |
| 8,5-дюймовая трубная печь | Эксперименты с использованием вафель, более крупные керамические изделия, более широкие лодки и исследовательские процессы, требующие большего внутреннего пространства. |
| 11-дюймовая трубная печь | Обработка больших образцов, пилотные исследования и эксперименты в области теплотехники, где диаметр трубки является основным фактором выбора. |
Примечания по технике безопасности
Давление внутри кварцевой трубки не должно превышать 0,02 МПа относительного давления. При подаче газа в кварцевую трубку из баллона необходимо установить редукционный клапан. Для более безопасной работы рекомендуется давление ниже 0,02 МПа.
В первоначальной спецификации не рекомендуется закрывать одновременно впускной и выпускной клапаны во время нагрева образца. Если процесс требует закрытия клапанов, необходимо постоянно контролировать показания манометра. Если показание манометра превышает 0,02 МПа, вентиляционный клапан необходимо немедленно открыть, чтобы предотвратить такие аварии, как разрыв трубки или отрыв фланца.
Часто задаваемые вопросы
Какие размеры трубок доступны?
Печь доступна с трубами диаметром Φ6 дюймов × 1020 мм, Φ8,5 дюймов × 1020 мм и Φ11 дюймов × 1020 мм.
Какова максимальная температура?
Рабочая температура составляет 1000 °C, и печь может нагреться до 1100 °C менее чем за 1 час.
Можно ли настроить систему с несколькими зонами обогрева?
Да. Доступны однозонные, двухзонные и трехзонные конфигурации отопления. Длина зон отопления составляет 900 мм, 450 + 450 мм и 200 + 200 + 200 мм соответственно.
Какой вакуумный интерфейс используется?
Правый фланец с водяным охлаждением использует вакуумный порт КФ40. Для подключения к интерфейсу насоса KF25 необходим адаптер КФ40-к-KF25.
Можно ли использовать водяное охлаждение в качестве опции?
Да. Опциональный чиллер CW-5000 имеет компрессор мощностью 0,3 кВт, расход 16 л/мин, объем резервуара 6 л и диапазон регулирования температуры 5–30°C.

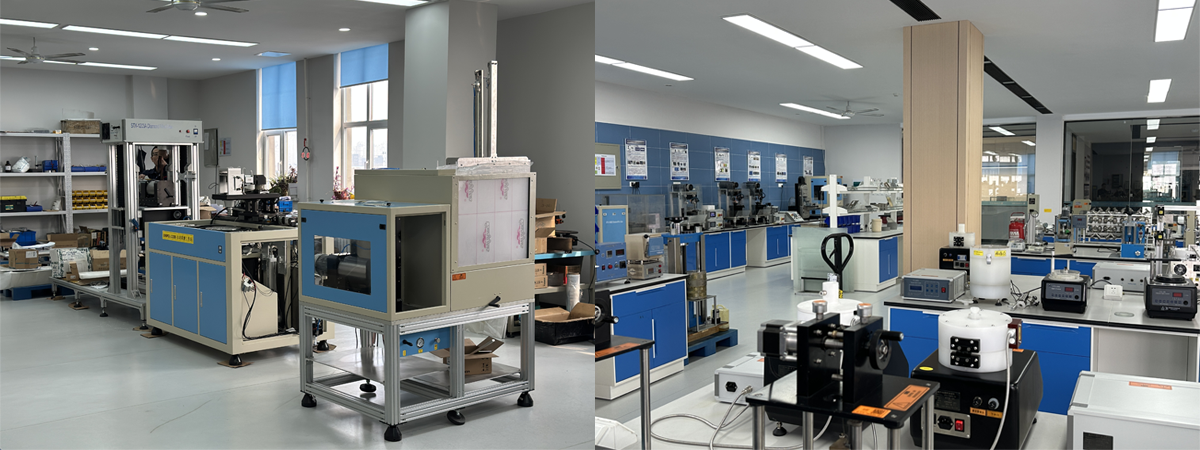

У нас есть собственная лаборатория, где мы можем провести для вас анализ образцов; вы можете продолжить покупку только в том случае, если конечные результаты будут соответствовать вашим ожиданиям — хотя мы на 99% уверены в этом.
