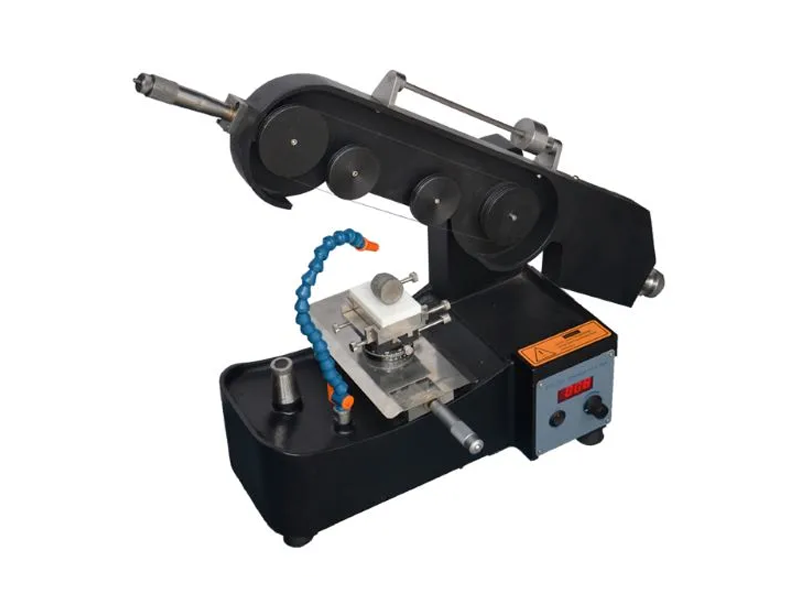

Прецизионная алмазная проволочная пила с непрерывным циклом резки: неразрушающее решение для резки хрупких и дорогостоящих материалов.

Как добиться неразрушающей резки хрупких, ломких и мельчайших материалов? Прецизионная алмазная проволочная пила Shenyang Kejing STX-201 с непрерывным циклом резки использует высокоскоростную технологию непрерывной проволочной резки. Оснащенная гравитационной подачей по оси Z и микрометровым контролем по оси Y, а также интегрированным с вращающимся на 360° 2D гониометрическим зажимом, эта пила специально разработана для удовлетворения высоких требований исследований, связанных с резкой кристаллов, керамики, горных пород и биологических образцов костей, содержащих имплантаты.

В области исследований передовых материалов и биомедицинского анализа подготовка образцов часто является критически важным первым этапом, определяющим успех или неудачу эксперимента. При работе с чрезвычайно дорогим монокристаллическим кремнием, инфракрасным оптическим стеклом, склонным к сколам, или сложными биологическими образцами костей, содержащими металлические имплантаты, традиционные методы резки пилой часто приводят к деформации материала, термическому повреждению или значительной потере материала.

Для решения этих критических задач резки, связанных с такими сложными образцами, компания Shenyang Kejing представила прецизионную алмазную проволочную пилу непрерывного действия STX-201. Отличаясь исключительными характеристиками минимального повреждения и минимальной потери материала, этот настольный прецизионный инструмент является идеальным средством для резки анизотропных и хрупких материалов.

Основной принцип работы: Что такое прецизионная резка проволоки в непрерывном цикле?

В отличие от сабельных пил, в модели STX-201 используется единая алмазная режущая проволока с непрерывной петлей (стандартные характеристики: окружность 840 мм, диаметр 0,35 мм).

Алмазная проволока, приводимая в движение шпиндельным двигателем, совершает высокоскоростное однонаправленное непрерывное движение (достигая линейной скорости до 3,9 м/с). Этот метод однонаправленной непрерывной резки не только полностью устраняет паузы и вибрации, присущие возвратно-поступательному движению, но и значительно улучшает плоскостность и качество поверхности резания, обеспечивая тем самым действительно высокоточную резку без разрушения.

Основные преимущества: Разработано специально для строгих исследовательских условий.

Конструкция STX-201 воплощает в себе неустанное стремление к точности и гибкости. Его основная аппаратная конфигурация идеально подходит для удовлетворения самых высоких требований сложных лабораторных операций.

1. Гибкая гравитационная подача по оси Z и точное управление по оси Y.

Механизм подачи заготовки в этом устройстве отличается исключительно оригинальной конструкцией:

Ось Z (подача при резке): Используется метод гравитационной подачи. Путем добавления или удаления грузов на конце противовеса система использует собственную силу тяжести образца для достижения гибкого и бережного процесса резки. Такой подход исключает резкие механические удары, характерные для систем принудительной подачи; при условии надлежащей балансировки противовеса риск растрескивания материала или обрыва проволоки эффективно исключается.

Ось Y (горизонтальная подача): управляется ручным микрометром. Точность горизонтального позиционирования достигает впечатляющих 0,01 мм, что позволяет исследователям контролировать толщину среза с исключительной точностью.

2. Универсальная 2D-система зажима с многоосевым позиционированием.

Для работы с образцами, имеющими специфическую кристаллографическую ориентацию или неправильную геометрию, STX-201 в стандартной комплектации оснащен мощной 2D-системой зажима:

Поддерживает горизонтальное вращение от 0 до 360° (с точностью считывания 10 угловых минут).

Поддерживает регулировку угла наклона ±15° (с точностью считывания 5 угловых минут).

В сочетании с зажимным приспособлением с поперечным креплением под углом 90° эта система позволяет пользователям точно ориентировать образец под любым желаемым пространственным углом перед резкой.

3. Точная регулировка натяжения и низкие затраты на расходные материалы.

Устройство оснащено направляющими колесами с ограничителями и механизмом натяжения режущей проволоки, обеспечивающим ее натяжение во время высокоскоростной работы. Это позволяет создавать чрезвычайно узкий пропил (ширину реза), тем самым максимально экономя дорогостоящие материалы (такие как метеориты или полупроводниковые пластины). Кроме того, для дальнейшего минимизирования потерь материала доступна опциональная алмазная проволока диаметром 0,25 мм, импортированная из США.

Широкий охват передовых областей применения.

Если твердость материала ниже твердости алмаза, то STX-201 без труда справляется с задачами точной резки. Максимальные размеры резки составляют 50 мм (длина) × 50 мм (ширина) × 50 мм (глубина). Биомедицинские материалы (ключевая особенность): Возможность прямой резки образцов костной ткани, содержащих имплантаты (например, сердечно-сосудистые стенты, зубные коронки и мосты, комбинированные твердые и мягкие костные ткани), без необходимости трудоемких процедур декальцификации.

Кристаллы и полупроводники: кристаллы кремния (поликристаллический кремний для солнечных элементов, монокристаллический кремний), сапфир, карбид кремния и др.

Геология и горные породы: Точное разрезание ценных природных горных пород, нефрита и метеоритов; подготовка геологических полированных и тонких шлифов.

Керамика и композиты: керамика на основе оксида алюминия/диоксида циркония, композиты из углеродного волокна/стекловолокна и т. д.

Инфракрасная оптика и термоэлектрические материалы: чрезвычайно хрупкие материалы, такие как сульфид цинка, теллурид висмута и халькогенидное стекло.

Обзор основных технических характеристик

Модель изделия: STX-201 (настольный)

Питание и характеристики: переменный ток 110–230 В, 50/60 Гц; номинальная мощность: 80 Вт (приводной двигатель: 50 Вт)

Регулировка скорости вращения шпинделя: плавная регулировка от 0 до 900 об/мин (эффективный рабочий диапазон: 30–900 об/мин)

Максимальная глубина резания: эффективный ход по оси Z ≤ 55 мм; эффективный ход по оси Y ≤ 50 мм.

Дополнительные принадлежности: нагревательные платформы серии HEATER, прибор для ориентации монокристаллов DX-100 и др.

Неразрушающее разрезание образцов является отправной точкой для высококачественной характеризации и анализа материалов. Прецизионная алмазная проволочная пила Shenyang Kejing STX-201 с рециркуляцией проволоки выводит точность лабораторного разрезания на новый уровень благодаря инновационному механизму гравитационной подачи, системе точной микрометрической регулировки и высокоскоростной технологии непрерывной подачи проволоки.

Вам необходимо оценить решения для нарезки образцов в вашей лаборатории или запланировать пробный запуск? Свяжитесь с нашими техническими специалистами, чтобы запросить подробное коммерческое предложение или посмотреть видеоролик с демонстрацией работы!
