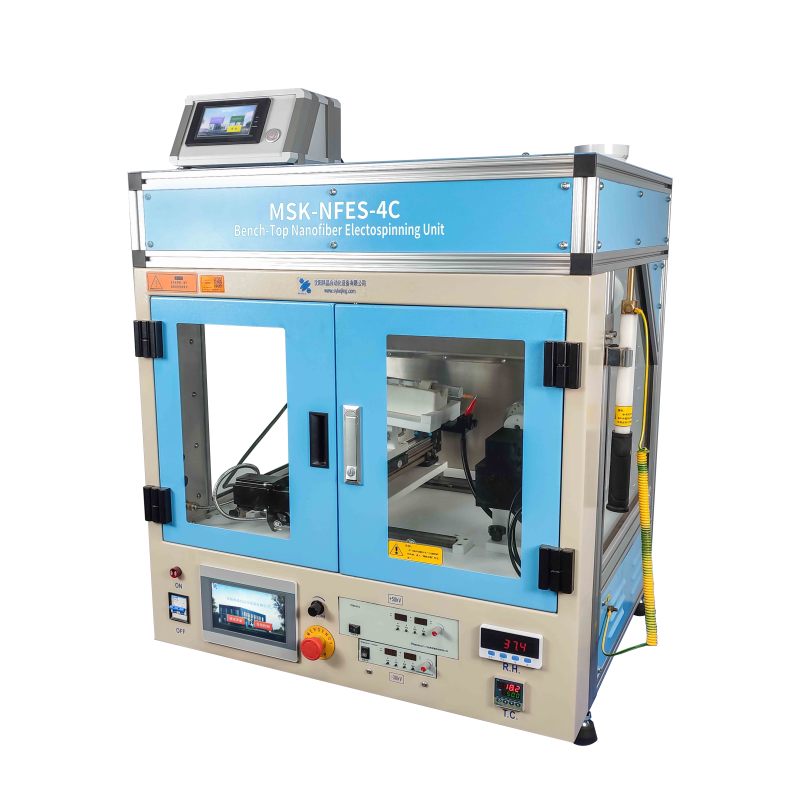

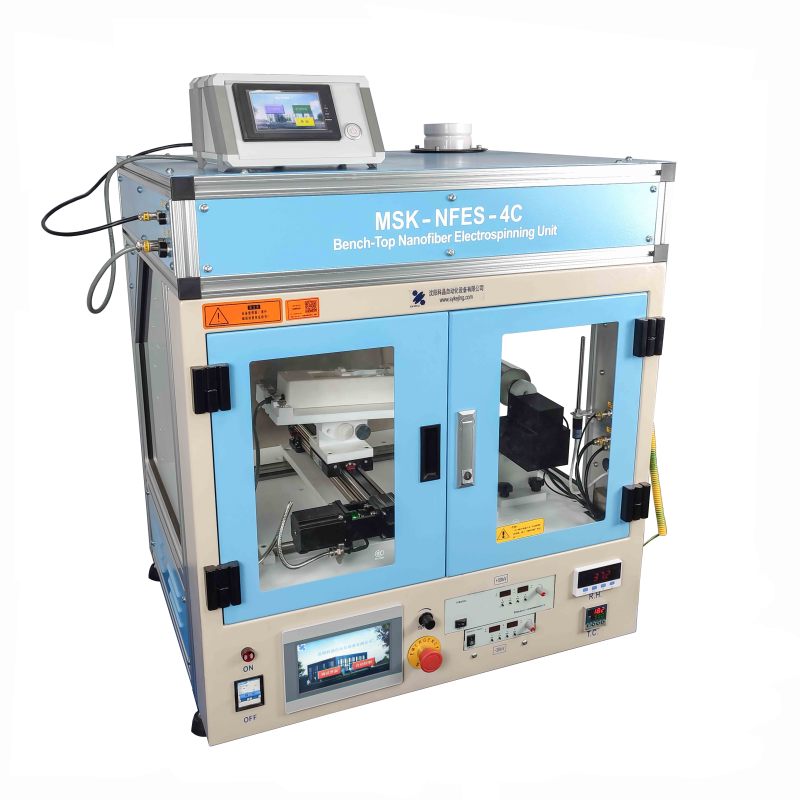

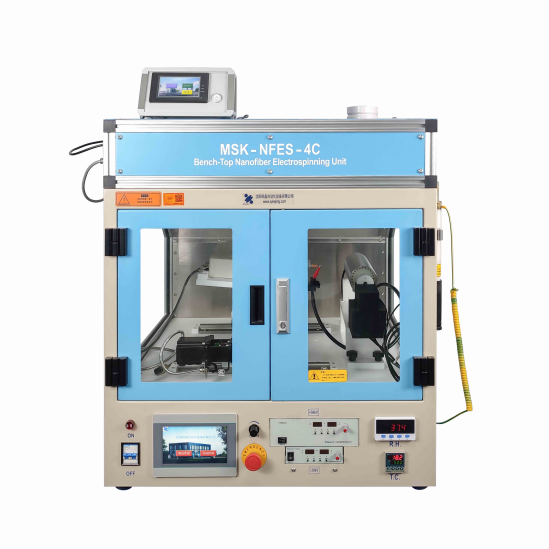

Система электропрядения нановолокон с высоким напряжением

1. Температура и влажность: 10–85% относительной влажности (при 25°C, без конденсации); рабочая температура: 5–45°C.

2. Окружающая среда: оборудование должно размещаться вдали от источников сильной вибрации и едких газов, оставляя вокруг устройства свободное пространство не менее 200 мм.

3. Водоснабжение: не требуется.

4. Электропитание: однофазное переменный ток 220 В, 50 Гц, трехконтактная розетка, 16 А, с надежным заземлением.

5. Подача воздуха: не требуется.

6. Рабочий стол: рекомендуемые размеры: 1000 × 800 × 550 мм, устанавливается на прочной платформе, способной выдерживать нагрузку не менее 180 кг.

7. Вентиляция: устройство может быть подключено к вытяжному воздуховоду в зависимости от требований технологического процесса.

1. Входная мощность: однофазный переменный ток 220 В, 50 Гц, 16 А

2. Общая мощность: 2350 Вт

3. Конструкция: рама из алюминиевого сплава + корпус из листового металла

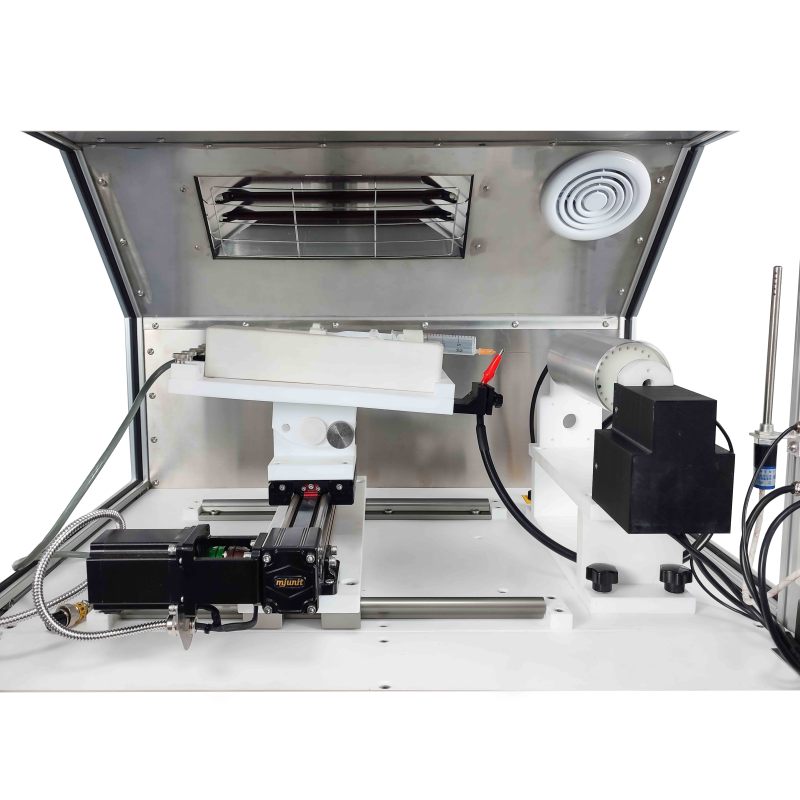

4. Перемещение сопловой ступени по оси X: ручное перемещение: эффективный ход 1–100 мм

5. Перемещение сопловой ступени по оси Y:

     · Интерфейс настройки: эффективный ход 1–280 мм

     · Автоматическое управление: эффективный ход 1–220 мм

6. Скорость моторизованного перемещения по оси Y: 1–10 мм/с

7. Регулировка наклона сопла: ручная точная регулировка

9. Скорость вращения коллектора

     · Диапазон настройки: 30–4400 об/мин ±100 об/мин
     · Увеличение/уменьшение: 30 об/мин

        · Максимальное напряжение: +50 кВ
        · Максимальный ток: 3 мА
        · Максимальная мощность: 150 Вт

       Высоковольтный источник питания (отрицательный)

       · Максимальное напряжение: –30 кВ
       · Максимальный ток: 1 мА
       · Максимальная мощность: 30 Вт

11. Стабильность выходного напряжения высокого напряжения: после 30-минутного прогрева стабильность лучше 0,1% в течение 8 часов

12. Точность отображения напряжения/тока:

       · Трехзначный дисплей

       · Точность напряжения: ±(0,5% + 1 цифра)

       · Точность тока: ±(4% + 3 цифры)

13. Температура нагрева: РТ–50°C

14. Мощность нагрева: 1800 Вт

15. Мощность конденсации и осушения: 280 Вт

16. Выпускное отверстие: Φ100 мм

17. Система управления: 7-дюймовый сенсорный экран + положительное/отрицательное управление высоковольтной мощностью + интеллектуальный контроллер температуры В + контроллер влажности

 18. Технические характеристики продукта

         ·   Габаритные размеры: 800 × 700 × 925 мм

         ·   Общий вес: 140 кг

1. Входная мощность насоса: DC24 В (стандартный адаптер питания: ВХОД АС100–240 В 50/60 Гц; ВЫХОД DC24 В 3,75 А)

2. Мощность насоса: ≤50 Вт

3. Скорость впрыска: 0,001–20 мм/мин

4. Скорость точной настройки: 0,001–10 мм/мин

5. Диаметр шприца: 0,04–30 мм

6. Объем шприца

     · Стандарт: 20 мл
     · Дополнительно: 30 мл, 50 мл

7. Диапазон настройки хода: 0,01–90 мм

8. Метод управления: независимое управление с помощью 4,3-дюймового сенсорного экрана (поддерживает синхронизированную работу с основным блоком)

9. Размеры насоса: 250 × 65 × 50 мм

2. Перед запуском устройства проверьте и убедитесь в правильности всех подключений.

3. Включите переключатели освещения, температуры и вытяжки на интерфейсе управления, чтобы убедиться, что системы освещения, отопления и вытяжки в боксе работают правильно.

4. Подключение и проверка источника высокого напряжения. Перед использованием проверьте надежность подключения высоковольтного кабеля и сопла, а также соблюдение полярности. При первом использовании поверните кнопку регулировки напряжения против часовой стрелки до упора, включите источник питания и поверните кнопку регулировки по часовой стрелке, чтобы увеличить напряжение. При этом на дисплее отобразятся значения напряжения и тока соответственно.

5. При отладке шприцевого насоса используйте сенсорный экран для отладки, чтобы проверить, нормально ли работает шприцевой насос.

6. При загрузке электропрядильного раствора используйте шприц для ручного наполнения раствора.

7. Во время электропрядения категорически запрещается открывать дверцу шкафа без отключения подачи высоковольтного постоянного тока, а также прикасаться руками к металлической игле фильеры электропрядения, так как это может привести к травмам человека. Если подача высоковольтного постоянного тока не отключена в связи с необходимостью электропрядения, металлическую иглу следует перемещать с помощью изолирующего материала.

8. При возникновении неисправностей в работе электропрядильной машины следует немедленно отключить источник постоянного тока высокого напряжения и обратиться к квалифицированному техническому персоналу для проверки. Электропрядение в обычном режиме возможно только после устранения неполадок.

9. При регулировке напряжения плавно вращайте его по часовой стрелке до достижения необходимого значения. При выключении питания поверните ручку регулировки напряжения (поворотную) против часовой стрелки до упора (в положение «0») и выключите питание.

10. При открытии дверцы шкафа высоковольтный источник питания и другое оборудование должны быть отключены. При замене электропрядильной жидкости для инжекционного насоса в электропрядильной камере необходимо сначала отключить высоковольтный источник питания постоянного тока.

11. Перед отбором пробы разрядный стержень должен быть соприкасаться с коллектором, чтобы передать накопленный электрический заряд образцу. Разряд должен производиться на землю для обеспечения безопасности персонала.

12. Данное оборудование не подходит для электропрядения сильных коррозионных растворов.

Шприцевой насос

  (Примечание: можно приобрести дополнительный шприцевой насос; пожалуйста, проконсультируйтесь с продавцом заранее.)

Шприцевой насос

(Примечание: можно приобрести один дополнительный шприцевой насос; пожалуйста, свяжитесь с отделом продаж заранее.)

Многофильерный

(линейное, круговое или массивное расположение)

Тонкий вал коллектора

(диапазон диаметров: 1–10 мм)
