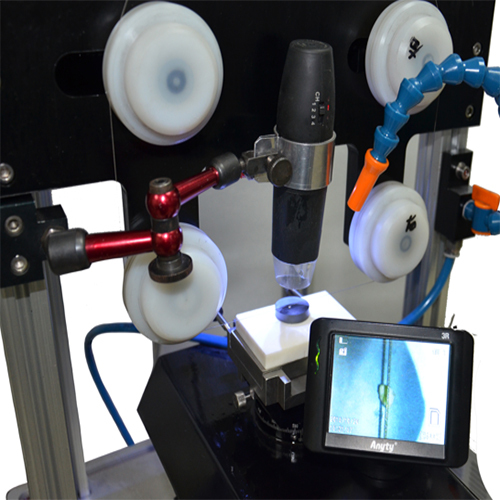

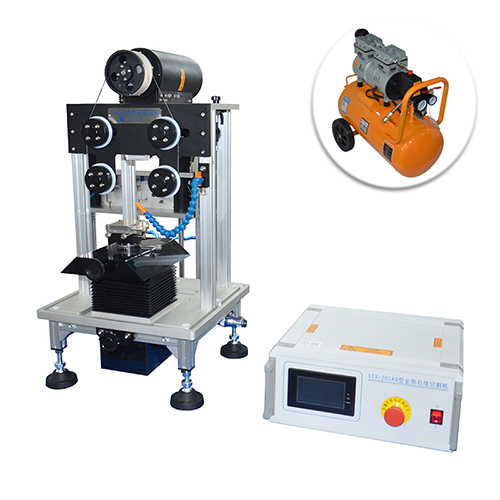

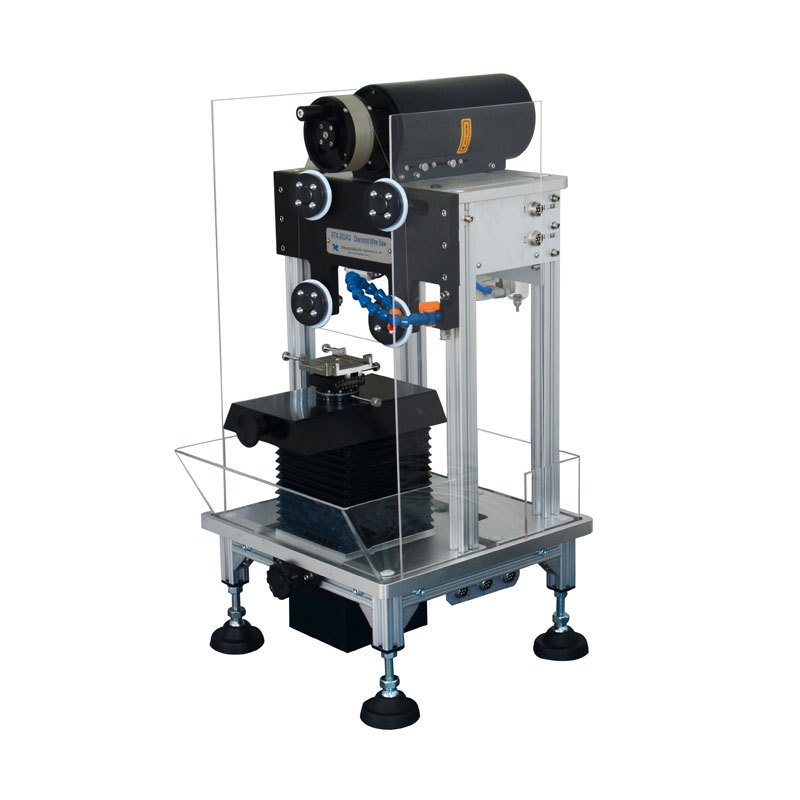

Алмазная канатная пила с пневматической системой натяжения

Модель продукта

СТХ-202AВ

Условия установки алмазной канатной пилы высокого напряжения

1. Температура и влажность: 10-85% относительной влажности (при 25℃ без конденсации). Температура: 0-45℃.

2. Вокруг алмазного канатного станка с воздушным натяжением нет сильных источников вибрации и едких газов.

3. Охлаждающая жидкость: требуется (рекомендуется смазочно-охлаждающее масло)

4. Электричество: однофазное: переменный ток 220 В 50 Гц, трехполюсная розетка национального стандарта 10 А должна быть хорошо заземлена.

5. Источник воздуха (сжатый воздух): ≥0,6 МПа.

6. Рабочий стол: 1000X600X700 мм, рекомендуемая нагрузка более 80 кг (лучше всего подойдет стол из цельного цемента).

7. Вентиляционное устройство: особых требований нет.

 Основные параметры алмазной канатной пилы высокого напряжения

1. Интерфейс электропитания: трехполюсная розетка национального стандарта со страховкой АС220 50 Гц 10 А

2. Пневматическая алмазная пила Общая мощность: 100 Вт

3. Высоковольтная алмазная канатная пила Основная структура корпуса: рама из алюминиевого сплава

4. Длина режущей лески: ≤20м

5. Диаметр режущей линии: ≤0,45 мм

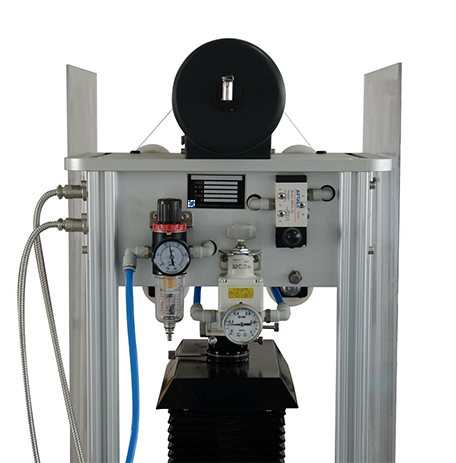

6. Метод натяжения режущей лески: регулируемое пневматическое натяжение

7. Метод вращения шпинделя при резке: возвратно-поступательное вращение

8. Скорость вращения шпинделя: 2--260 об/мин, регулируемая

9. Эффективный ход оси Z: ≤60 мм

10. Эффективный ход оси Y: ≤50 мм

11. Горизонтальный/угол наклона двухмерного приспособления: Ручное двухмерное приспособление: горизонтальный угол наклона 0-360° ±15°

12. Максимальное расстояние между внутренними сторонами двух направляющих колес: 95 мм.

13. Максимальный диаметр и длина заготовки для резки: Φ50X50 мм

14. Пневматическая алмазная пила может загружать образцы размером (длина × ширина × высота): 80X51X12 мм.

15. Пневматическая алмазная пила может резать толщину (глубину): эффективное значение ≤ 50 мм

16. Пневматическая алмазная пила Метод управления: внешний независимый блок управления ПЛК программатор + 4,3-дюймовый сенсорный экран

17. Видеонаблюдение за лесосекой: нет

Замечания:

1. Оборудование питается от стандартного бытового источника питания переменного тока 220 В 50 Гц. Фактическое напряжение питания зависит от параметров, указанных на задней этикетке продукта.

2. Режущий станок СТХ-202A-округ Колумбия поставляется со стандартным адаптером питания: ВХОД: АС100-240 В 50/60 Гц ВЫХОД: DC24 В 11,67 А

3. Некоторые модели поддерживают настройку продукта на переменный ток 110 В 50/60 Гц.

Технические характеристики алмазной канатной пилы высокого натяжения

Размеры пневматической канатной пилы: 414 мм×500 мм×750 мм;

Вес пневматической канатной пилы: 40 кг

Функции и области применения алмазной пилы с пневматическим натяжением

1. Керамические материалы: алюмооксидная керамика, цинкоксидная керамика, циркониевая керамика, целевая керамика, сотовая керамика, полупроводниковая керамика, проводящая керамика, непроводящая керамика и т. д.;

2. Кристаллические материалы: графит, кристаллы кремния (солнечный поликристаллический кремний, монокристаллический кремний), сапфир, кристаллы оксида алюминия, кристаллы инфракрасного стекла, кристаллы карбида кремния, кристаллы иодида цезия и т. д.;

3. Стеклянные материалы: халькогенидное стекло, оптическое стекло, кварцевое стекло, инфракрасное стекло, стеклянные трубки и т.д.;

4. Металлические материалы: железо, алюминий, медь, титановый сплав, магниевый сплав и другие металлы и сплавы, цветные металлы (сульфид цинка, феррит) и т. д.;

5. Композитные материалы: ПВХ-панели, композитные материалы на основе углеродного волокна, композитные материалы на основе стекловолокна и т. д.

6. Каменные материалы: природные камни, нефрит, метеориты, пей-цуй, агат и т. д., прецизионная резка;

Прецизионная резка различных ценных материалов; резка геологических легких срезов, геологических тонких срезов (осадочные породы, магматические породы, метаморфические породы, руды) и т. д.

7. Термоэлектрические материалы: теллурид висмута, теллурид свинца, сплав кремния с германием и др.

8. Инфракрасные оптические материалы: кристаллы, такие как селенид цинка, сульфид цинка, кремний, германий и т. д.

9. Биомедицинские материалы: Срезы образцов биопластмасс

(органы человека и животных, комбинированные срезы мягких и твердых тканей челюсти, наблюдение за имплантатами, зубные коронки и мосты, гистологические образцы, такие как зубы);

Комбинированные срезы мягких и твердых тканей ортопедии (свежие и твердые ткани, такие как бедренная кость, тазобедренный сустав, тело позвонка, гистологические образцы костей с имплантатами и т. д.);

Срезы медицинских тканей, такие как срезы сердечно-сосудистых стентов и срезы камней;

Примечание: Материалы, твердость которых ниже твердости алмазной проволоки, можно резать с высокой точностью.

1

Натяжное колесо

2 шт.

2

Ведущее колесо

2 шт.

3

Крестообразные (крепежные) тиски

1 комплект

4

Алмазная режущая проволока

3 рулона

5

Водяной насос

1 шт.

6

Керамика на основе смолы

2 шт.

7

Учить

4 шт.

1

Алмазная режущая проволока

(Ø0,125, Ø0,25, Ø0,35, Ø0,42мм)

(необязательный)

2

Масло для резки

（необязательный）

3

Приспособление для резки геологических срезов

（необязательный）

4

Нагревательная пластина

（необязательный）

5

Портативный микроскоп (беспроводной цифровой микроскоп 3R)

（необязательный）

6

Бесшумный безмасляный воздушный компрессор

（необязательный）

7

Однокристальный пеленгатор ДХ-100

（необязательный）
